      園林景觀設計公司內部對施工圖的明細要求匯總

      返回列表 發布時間:2019-5-15 11:54:05 來源:園林景觀規劃設計研究中心
            對于園林景觀設計公司來說,提升圖紙的質量及規范程度,是要引起足夠重視的,做得好的話,可以確保圖紙能夠準時、規范和高效,避免繪圖和審圖過程出現的多次反復情況出現。下面總結了一些園林景觀設計公司內部對施工圖的明細要求,希望對您有幫助。

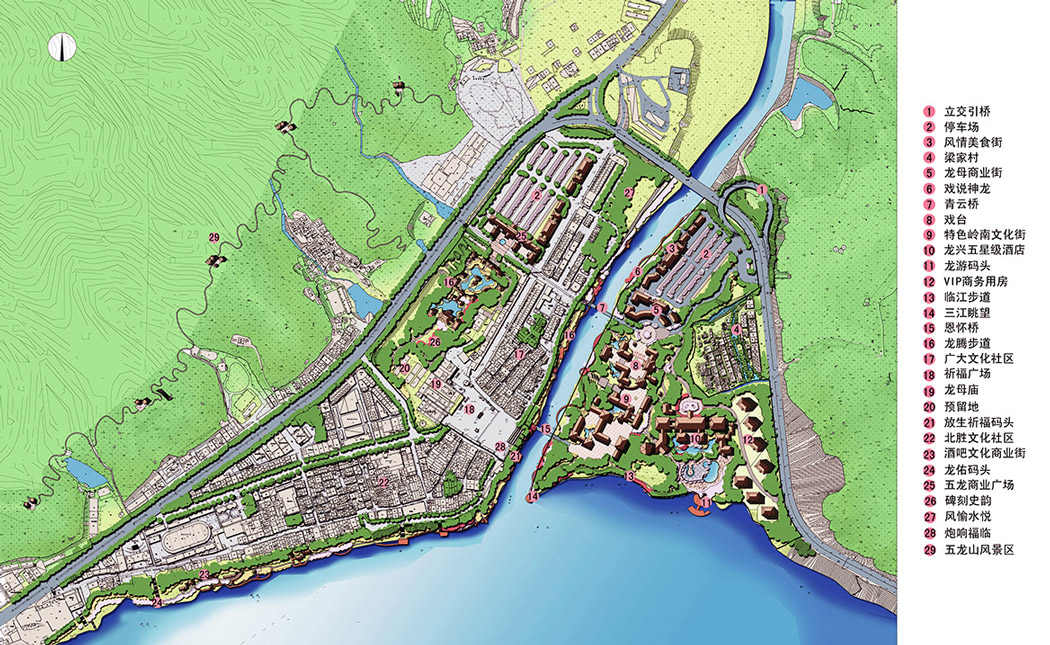

      園林景觀設計總平面圖
            1、景觀設計圖紙的整體統一要求
            1)圖紙目錄及每次圖紙編號一定要注明日期,這樣可以方便新舊圖紙查閱和區分,和圖紙有關的洽商及設計變更,要注明相關圖紙的編號及版別。
            2)所有圖紙、設計變更,必須加蓋工程設計出圖專用章,所有施工圖應嚴格按照建筑制圖標準進行繪制,符合制圖標準中的制圖比例、深度、線寬和線型等要求。
            3)對關鍵、復雜的部位,必須提供剖面或者斷面圖,以表達清晰(具體部位由甲乙雙方共同協商確定),必須滿足現場指導施工要求。
            4)施工圖中所有圖形嚴格按照一定的比例進行繪制(包括各種詳圖節點等),并必須標明繪制比例。
            5)在同一專業圖紙中,各單項目工程的文字的字體、大小必須統一。
            6)主要材料表(園建材料、綠化材料、設備材料)的材料的規格等參數必須保證和平面、立面一致。

            2、圖紙框架及要求說明
            1)封面(需按照公司統一格式制作)
            2)圖紙目錄(需分專業排布圖紙目錄)
            3)園建圖紙
            需包含以下圖紙,設計說明、總圖、分區平面、放大平面、單體詳圖、通用做法詳圖等。
            總圖 :需要涵蓋,總平面圖、標高平面圖、尺寸及坐標定位平面圖、鋪裝材料平面圖、索引平面圖(有分區的本圖及索引分區即可)、消防車道定位平面圖、成品布置平面圖。
            分區平面:需依實際情況確定是否需要本層深度圖紙,較大面積項目總圖無法表達清晰的需要分區,總圖可以表達清晰的不需要,需涵蓋尺寸、標高、材料、索引等表達。
           放大平面:本層深度圖紙主要用于表達,各功能廣場及其它功能場地平面。需涵蓋尺寸、標高、材料、索引等表達(特殊形狀需網格)。
            詳圖:本層深度圖紙主要用于表達,單體水景、亭廊、圍墻、坐凳、景墻等,圖紙需表達平面(底、頂及特殊單體相應標高處平面);立面(各不同立面均需表達);剖面(所有不一樣做法位置均需剖面);節點大樣(所有未表達清楚的均需);特殊構件或做法詳圖(異性加工石材或其他細部做法)。
           通用做法詳圖:本層深度圖紙主要用于表達,設計范圍內標準模塊化的單體以及所有通用做法。
            注:以上所有涉及的圖紙均需對應完整表達,標高、尺寸、材料、索引。
            4)結構圖紙
            需包含圖紙的設計說明、對應園建的結構詳圖,注意所有涉及的圖紙均需對應完整表達,標高、尺寸、配筋標注。
            5)綠化圖紙
            6)水電圖紙
            需包含圖紙給排水設計說明、給水布置平面圖、排水布置平面圖、相應水景詳圖、所有給排水相關部分安裝大樣圖、電氣設計說明、電氣系統圖、配電平面圖、所有電氣相關部分安裝大樣圖、燈具選定圖等。
           7)PDF圖(藍圖版圖紙需附帶)

            3、其它相應圖紙細節要求
            1)繪圖線型要求,一律使用視覺上一樣的細線畫圖,打印粗細請通過打印樣式中顏色調整解決粗細線問題。
            2)圖紙不得出現漏標注,例如無標高、尺寸、標注等,同時要注意標注的比例問題,不得出現同一張圖標注大小存在差異的情況出現。
           3)所有的圖紙必須注意考慮圖面的美觀,禁止出現標注不齊,標注打架的情況出現。
            4)施工圖階段不得出現圖片形式表達的施工圖,圖片使用僅能夠是意向或示意圖片。
            5)所有二次深化設計部分,均需設計單位明確材質規格以及工藝,可不出細節大樣圖,但基本的平、立、剖是需要明確繪制的。
            6)所有圖紙應深層次考慮,嚴格要求杜絕出現表達深度不夠的情況出現。
            7)施工圖制作前期同甲方約定好時間周期,在雙方約定好交圖時間以后,在沒有重大設計變化的前提下,必須嚴格按照約定時間進行提交。

            總之,在園林景觀設計中,需杜絕不規范圖紙的出現,加強圖紙質量的管理和把控,讓園林景觀設計的工作更加高效,更加順暢。
